國家藥包材標準新標準于2015年12月1日起實施，包含的內容有第一部分：玻璃類藥包材標準 第二部分：金屬類藥包材標準 第三部分：塑料類藥包材標準 第四部分：橡膠類藥包材標準 第五部分：預灌封類藥包材標準 第六部分：其他類藥包材標準 第七部分：方法類藥包材標準。
藥包包裝材料中常見材料有：鋁箔 YBB00152002-2015藥用鋁箔，復合膜YBB00132002-2015藥用復合膜、袋，PVC膜YBB00212005-2015聚氯乙烯固體藥用硬片，管制口服液瓶 YBB00082002-2015 口服液體藥用聚丙烯瓶等。
我們對其常見的檢測有阻隔性能檢測、黏合層熱合強度檢測、保護層粘合性檢測、保護層耐熱性檢測、破裂強度檢測等。
鋁箔 YBB00152002-2015藥用鋁箔
1.【阻隔性能】 水蒸氣透過量 按照水蒸氣透過量測定法（YBB00092003-2015 ) 第一法試驗條件B或第二法試驗條件B或第四法試驗條件2測定，試驗時熱封面向低濕度側，不得過 0.5g/(m2 ·24h)。
※該測試項目所需的檢測設備為：水蒸氣透過率測試儀（杯式法或電解法或紅外法）

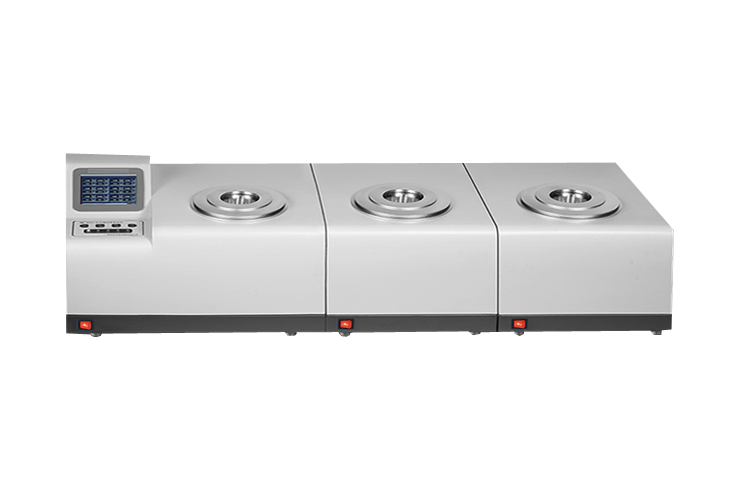

紅外法水汽透過率測試儀示意圖
2.【黏合層熱合強度】 取100mm×100mm 的本品2片，另取100mm×100mm 的聚氯乙烯固體藥用硬片(符合 YBB00212005-2015) 或聚氯乙烯/聚偏二氯乙烯固體藥用復合硬片(符合 YBB00222005-2015)2片，將試樣的粘合層面向 PVC面(或 PVC/PVDC 復合硬片的PVDC面)進行疊合，置于熱封儀進行熱合，熱合條件為：溫度 155 ℃ ±5 ℃ ，壓力0.2MPa，時間 l1 秒，熱合后取出放冷，裁取成 15mm 寬的試樣， 取中間3條試樣，按照熱合強度測定法（YBB00122003-2015)測定，試驗速度為 200mm/min 士 20mm/min ， 將 PVC（或 PVDC ）片夾在試驗機的上夾，鋁箔夾在試驗機的下夾，開動拉力試驗機進 行 180 º角方向剝離， 熱合強度平均值不得低于 7.0N/15mm（PVC ) 、6.0N/15mm （PVDC )
。
※該測試項目需要的檢測設備為：（1）熱封試驗儀（2）電子萬能材料試驗機
熱封試驗儀示意圖
3.【保護層黏合性】取一張縱向長 90mm，寬為全幅的試樣(注意試樣不應有皺折) ， 將試樣平放在玻璃板上，保護層向上，取聚酶膠粘帶（不鋁錨的剝離力不 2.94N/20mm ) 1 片，橫向均勻地貼壓試樣表面，以 160- 180°方向迅速地剝離 ，保護層表面應無明顯脫落。
※該測試項目需要的檢測設備為：電子萬能材料試驗機

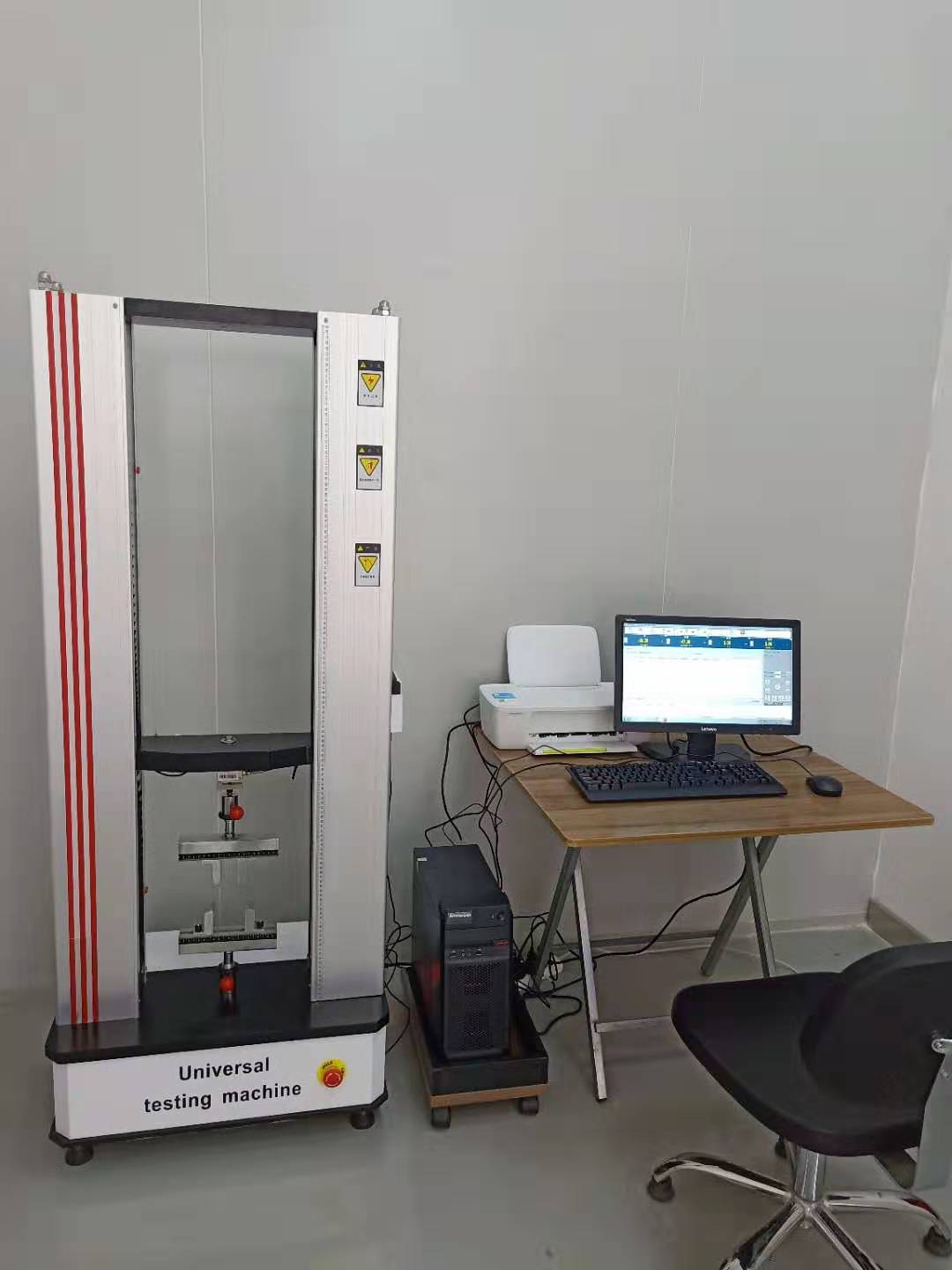

萬能拉力機示意圖
4.【保護層耐熱性】取 100mmx100mm 本品3片，分別將試樣的保護層面與鋁銷原材疊合，在熱封儀上進行熱封，熱封條件: 溫度 200℃ ，壓力0.2MPa，時間l秒，取出放冷至室溫，將試樣與鋁銷原材分開，觀察保護層的耐熱情況，保護層表面應無明顯粘落。
※該測試項目需要的檢測設備為：（1）熱封試驗儀（2）電子萬能材料試驗機
5.【破裂強度】 取40mm × 40mm 本品3片，分別在破裂強度測定儀上測定，均不得低于98kPa。
※該測試項目需要的檢測設備為：耐破度測定儀
按 YBB 標準要求,鋁箔所需要的檢測設備清單如下：
（1） 水蒸氣透過率測試儀（杯式法或電解法或紅外法）
（2） 電子萬能材料試驗機
（3） 熱封試驗儀
（4） 耐破度測定儀
二 ：復合膜分類
|
種類 |
材質 |
典型示例 |
|
Ⅰ |
紙、塑料 |
紙或PT/粘合層/PE或EVA、CPP |
|
Ⅱ |
塑料 |
BOPET或 BOPP、BOPA/粘合層/PE或EVA、CPP |
|
Ⅲ |
塑料、鍍鋁膜 |
BOPET或 BOPP/粘合層/鍍層CPP
BOPET或 BOPP/粘合層/鍍層BOPET/粘合層/PE或EVA、CPP、EMA、EAA離子型聚合物 |
|
Ⅳ |
紙、鋁箔、塑料 |
紙或PT/粘合層/鋁箔/粘合層/PE或EVA、CPP、EMA、EAA離子型聚合物
涂層/鋁箔/粘合層/PE或CPP、EVA、EMA、EAA、離子型聚合物 |
|
Ⅴ |
塑料（非單層）、鋁箔 |
BOPET或 BOPP、BOPA/粘合層/鋁箔/粘合層PE或CPP、EVA、EMA、EAA、離子型聚合物 |
注： ①玻璃紙簡稱PT；雙向拉伸聚丙烯簡稱BOPP；雙向拉伸聚酶簡稱BOPET；雙向拉伸尼龍簡稱BOPA；聚乙烯簡稱PE；流延聚丙烯簡稱CPP；乙烯與醋酸乙烯酶共聚物簡稱EVA；乙烯與丙烯酸共聚物簡稱EAA；乙烯與甲基丙烯酸共聚物簡稱EMA。
②復合時可用干法復合或無溶劑復合，這時粘合層為一般的粘合劑。也可用擠出復合，這時粘合層為PE 或EVA、EMA 、EAA 等樹脂。
2.1 阻隔性能檢測 （水蒸氣透過量 氧氣透過量）
氧氣透過量
1. 水蒸氣透過量 選用適宜方法，試驗時熱封面向低濕度側，試驗溫度 38 ℃±0.5℃ ，相對濕度 90%±2% ， 應符合表2---阻隔性能 的規定。
2. 氧氣透過量 選用適宜方法，試驗時熱封面向氧氣低壓側，試驗溫度 23°C±2 ° C ，應符合表2---阻隔性能 的規定。
|
種類 |
水蒸氣透過量
（g/m2·24h） |
氧氣透過量 (cm3/m2·24h·0.1MPa) |
|
Ⅰ |
≤1.5 |
≤4000 |
|
Ⅱ |
≤5.5 |
≤1500 |
|
Ⅲ |
≤2.0 |
≤10 |
|
Ⅳ |
≤1.5 |
≤3.0 |
|
Ⅴ |
≤0.5 |
≤0.5 |
阻隔性能示意圖
※根據Ⅰ∽Ⅴ類復合膜的類型及測試下限要求，可以判定Ⅰ、Ⅱ類型的復合膜屬于低阻隔性能復合膜，Ⅲ、Ⅳ類型的復合膜屬于中阻隔性復合膜，Ⅴ類的復合膜屬于高阻隔性能的復合膜。
（1）建議Ⅰ、Ⅱ類型的復合膜應使用（杯式法）水蒸氣透過率測試儀
（2）Ⅲ、Ⅳ、Ⅴ類型的復合膜最好使用電解法或者紅外法水蒸氣透過率測試儀測試。
（3）一款高精度的壓差法氣體氣體透過率測定儀或者一款高精度的（電量法）氧氣透過率測試儀，都可滿足所有 5 種類型復合膜的測試要
求。

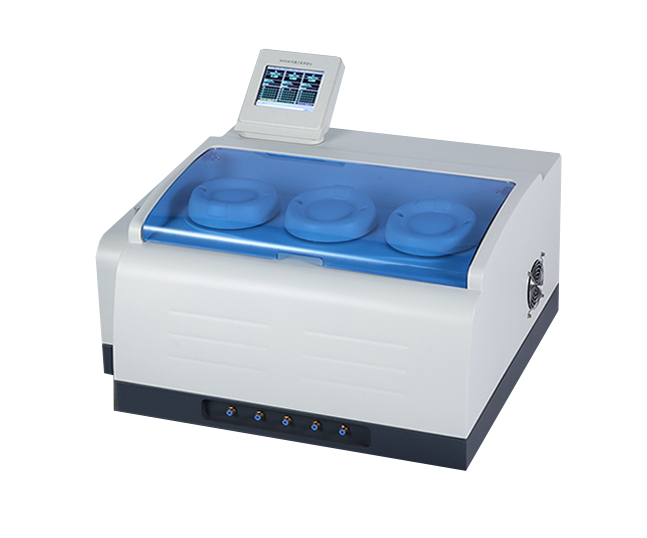

杯式法水汽透過率測定儀示意圖
2【 機械性能 】 內層與次內層剝離強度 取膜、袋適量，照剝離強度測定法（YBB00102003-2015 ) 測定，縱、橫向玻璃強度平均值應符合表3規定。
※該測試項目需要的檢測設備為：電子萬能材料試驗機
|
項目 |
指標（單位：mm） |
|
內層和次內層剝離強度 |
Ⅰ、Ⅱ、Ⅲ類（雙層復合） |
≥1.0 |
|
Ⅲ（多層復合）、Ⅳ、Ⅴ類 |
≥2.5 |
|
熱合強度 |
Ⅰ、Ⅱ、Ⅲ類（雙層復合） |
≥7.0 |
|
Ⅲ（多層復合）、Ⅳ、Ⅴ類 |
≥12 |
機械性能示意圖
4.【復合袋的熱合強度】 照熱合強度測定法（YBB00122003-2015 ) 測定。測得值應符合表 3 規定。
※該測試項目需要的檢測設備為：（1）熱封試驗儀（2）電子萬能材料試驗機
5.【溶劑殘留量】 取樣品適量，裁取內表面積 0.02m2 ，將其迅速裁成 10mmx30mm 碎片，照包裝材料溶劑殘留量（ YBB00312004-201 5) 測定法測定， 溶劑殘留總量不得過 5 .0mg/m2 ，其中苯及苯類每個溶劑殘留量均不得檢出。
※該測試項目需要的檢測設備為：氣相色譜儀（測溶劑殘留用）
氣相色譜儀示意圖
6.【袋的耐壓性能】 取 5 個袋，袋內填充約二分之一袋容量的水，并熱合封口(參照生產工藝采用的熱合條件)。將試樣逐個放在上、下板之間，試驗中上、下板應保持水平， 不變形，與袋的接觸面必須光滑， 上、下板的面積應大于試驗袋。根據表4規定加砝碼保持 1 分鐘(負荷為上加壓板不磚碼重量之和) ， 目視，不得破裂或泄漏。
※該測試項目需要的檢測設備為：耐壓儀
|
袋和內裝物總質量（g） |
負荷（N） |
|
三邊封袋 |
其他袋 |
|
﹤30 |
100 |
80 |
|
31～100 |
200 |
120 |
|
101～400 |
400 |
200 |
|
401～1000 |
600 |
300 |
袋的耐壓性能示意圖
按 YBB 標準要求,復合膜、袋所需要的檢測設備清單如下：
（1）水蒸氣透過率測試儀（杯式法或電解法或紅外法）
（2）壓差法氣體透過率測定儀或者氧氣透過率測試儀
（3）電子萬能材料試驗機
（4）熱封試驗儀
（5）耐壓儀
（6）氣相色譜儀
PVC 膜
水蒸氣透過量
1.取本品適量，照水蒸氣透過量測定法( YBB00092003-2015 )第一法（杯式法）試驗條件 A 或第二法(試驗溫度 23 ±0.5℃，相對濕度 90%土 2%) 或 第四法(試驗溫度 23 ±0.5 ℃ ，相對濕度 90%土 2%) 測定，不得過 2.5 g/（m2 ·24h ) 。
※該測試項目需要檢測設備為：水蒸氣體透過率測試儀（杯式法或電解法或紅外法）
2. 【氧氣透過量 】 取本品適量，照氣體透過量測定法（YBB00082003-2015) 第一法(壓差法)測定，不得過 30cm3/( m2·24h ·0. 1 MPa ) 。
※該測試項目需要檢測設備為：壓差法氣體透過率測定儀

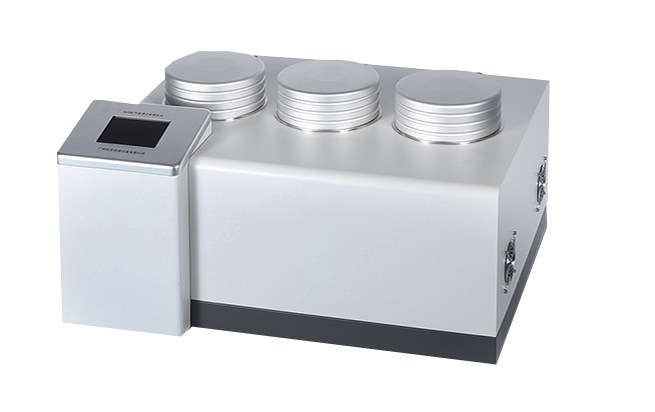

壓差法氣體透過率測定儀
3. 【拉伸強度】 取本品適量，照拉伸性能測定法 （ YBB00112003-2015 ）測定，試驗速度（空 載）100mm/min±10mm/min。試樣為 I 型。縱向、橫向拉伸強度平均值均不得低于 44MPa 。
※該測試項目需要檢測設備為：電子萬能材料試驗機
4.【耐沖擊 】 取本品適量，裁取 150mmx50mm 試片， 縱、橫向各 5 片。試樣在溫度 23 ℃±2℃，相對濕度 50%±5%的環境中， 放置 4 小時以上，并在上述條件下進行試驗。將試樣固定在落球沖擊試驗機上，跨距為 100mm 。按表1選取鋼球和落球高度，使鋼球自由落下子跨距中央部位，縱、橫向均不得有 2 片 以上破損。
※該測試項目需要的檢測設備為：落球沖擊試驗儀
|
樣品厚度 |
落球高度 |
鋼球直徑 |
|
0.20～0.30 |
600 |
25(60g±6g) |
|
0.31～0.40 |
600 |
28.6(100g±10g) |
鋼球和落球高度的選擇
5.【熱合強度】 取本品適量，裁取 1OOmm×100mm 試樣 2 片，與同樣尺寸的藥用鋁箔（YBB00152002-2015 ）疊合，在熱封儀上進行熱合，熱合溫度 150 ℃±5℃，壓力 O.4MPa ，時間1秒。照熱合強度測定法( YBBOO122003-2015 ) 測定，不得低于 7.0N/1 5mm 。
※該測試項目需要的檢測設備為：（1）熱封試驗儀（2）電子萬能材料試驗機
6. 【不揮發物】 分別精密量取水、65%乙醇、正己炕供試液與對應空白液各 l 00ml ，分別置于已恒重的蒸發皿中，水浴蒸干， 在 105 ℃干燥至恒重，水不揮發物與其空白液殘渣之差不得過 30.0mg； 65% 乙醇不揮發物與其空白液殘渣之差不得過 30.0mg；正己炕不揮發物與其空白液殘渣之差不得過 30.0mg。
※該測試項目需要的檢測設備為：蒸發殘渣測定儀
7.【加熱伸縮率】按照加熱伸縮率測定法( YBB00292004-2015 )測定，伸縮率應在±6%以內。
※該測試項目需要的檢測設備為：薄膜熱縮性能測試儀
按 YBB 標準要求，PVC 膜所需要的檢測設備清單如下：
（1） 水蒸氣透過率測試儀（杯式法或電解法或紅外法）
（2） 壓差法氣體透過率測定儀
（3） 電子萬能材料試驗機
（4） 落球沖擊試驗儀
（5） 熱封試驗儀
（6） 蒸發殘渣測定儀
（7） 薄膜熱縮性能測試儀
1.【密封性檢測】
1.1. 取本品適量，用測力扳手將瓶與蓋旋緊，瓶口與瓶蓋應配合適宜，不得滑牙。
1.2 取本品適量，分別在瓶內裝入適量玻璃珠，旋緊瓶蓋(帶有螺旋蓋的試瓶用測力扳手將瓶與蓋旋緊，扭矩見表1 ) ，置于帶抽氣裝置的容器中，用水浸沒，抽真空至真空度為27 kPa ，維持2 分鐘， 瓶內均不得有進水或冒泡現象。
※該測試項目需要的檢測設備為：（1）扭矩儀（2）密封試驗儀
2.【水蒸氣透過量】取本品適量,H∽水蒸氣透過量測定法(YBBOOO92003-2015) 第三法(1)在溫度20± 2℃，相對濕度（65 ± 5）%的條件下,放置14天,重量損失不得過0.2%。
※該測試項目是按照水蒸氣透過率測試的第三法（重量法）所做，按照標準要求的話應當使用恒溫恒濕箱、高精度天平來測試，測試周期為14天。由于該測試項目測試周期較長，現在許多企業也會采用電解法或者紅外法測試1 ～ 2天，數據穩定后再進行換算，所有此項目使用國標第一法增重法，也可使用電解法或者紅外法水蒸氣透過率測試儀來做。
3.【溶出物試驗】不揮發物測試：分別精密量取水、65%乙醇、正己烷供試液與空白液各50ml置于已恒重的蒸發皿中,水浴蒸干, 105℃干燥2小時,冷卻后，精密稱定，水不揮發物殘渣與其空白液殘渣之差不得過12.0 mg;65%乙醇不揮發物殘渣與其空白液殘渣之差不得過50.0mg;正己烷不揮發物殘渣與其空白液殘渣之差不得過75.0 mg 。
※該測試項目需要的檢測設備為：蒸發殘渣測定儀/總遷移量測定儀
YBB00382003-2015 口服液瓶用撕拉鋁蓋：
1.【鋁件材料機械性能】鋁件材料的抗拉強度不得低于130N/mm2 ，延伸率不得小于3% 。抗拉強度是指在拉伸試驗中， 試驗直至斷裂為止， 單位初始橫截面上承受的最大拉伸負荷。延伸率是指在拉伸試驗中， 試樣斷裂時， 標線間距離的增加量與初始標距之比，以百分率表示。
2.【撕開力】取本品適量， 在拉伸裝置上進行試驗，拉力角度為900，撕開力線速度為10 mm/s ±2mm/s 。在撕拉過程中不許中途斷裂，撕開力應為5.0 ～ 15.0N。
※1和2兩項測試項目需要的檢測設備為：智能電子拉力試驗機
按 YBB 標準要求，管制口服液瓶所需要的檢測設備清單如下：
（1）扭矩儀
（2）密封試驗儀
（3）水蒸氣透過率測試儀（杯式法或電解法或紅外法）
（4）蒸發殘渣測定儀/總遷移量測定儀
電話：0512-66873050
傳真：0512-66873050
郵箱：13862179202@163.com
地址：蘇州市吳江區花港路601號
